Schallschutzwand SILENZO

Ein Zaun, der Sie effektiv vor Lärm schützt

Schallschutzwand SILENZO
Nachhaltiges Management
10 Jahre Werksgarantie
Einfache Montage
Konzeptioneller Schallschutz
  • Reduziert die Geräuschübertragung um mehr als 50 %.
  • Modular von 0,6 bis 3 m Höhe
  • Einfach zu installieren
  • 10 Jahre Werksgarantie
  • FSC® Zertifikat
Silenzo Reflektion / Absorbation
  • Schallschutzwand aus zwei Massivholzseiten,
  • Dämmung nach System: Holz - Steinwolle - Holz
  • Absorption / Reflexion Isolierung
  • Maximale Höhe: 3 m
  • 64 mm Stärke

Merkmale

Materialien
Nadelholz KDI Klasse 3 - CTB B+ zertifiziert
Dämmung
Mineralwolle Dichte 60 kg/m3 - Dicke 30 m
Zaunelement Maße
60 x 210 cm
Stärke 64 mm
Gewicht Zaunelemente
Reflect : 25 kg
Absorb : 23 kg
Zaun Reflect Rw (C;Ct)
30 (-1;-5) dB ISO 717-1
Zaun Absorb Rw (C;Ct)
29 (-1;-3) dB ISO 717-1
Zaun Absorb ∝w
0,65 - Klasse C - Hohe Leistung nach ISO 354:2003 und ISO 11654: 1997

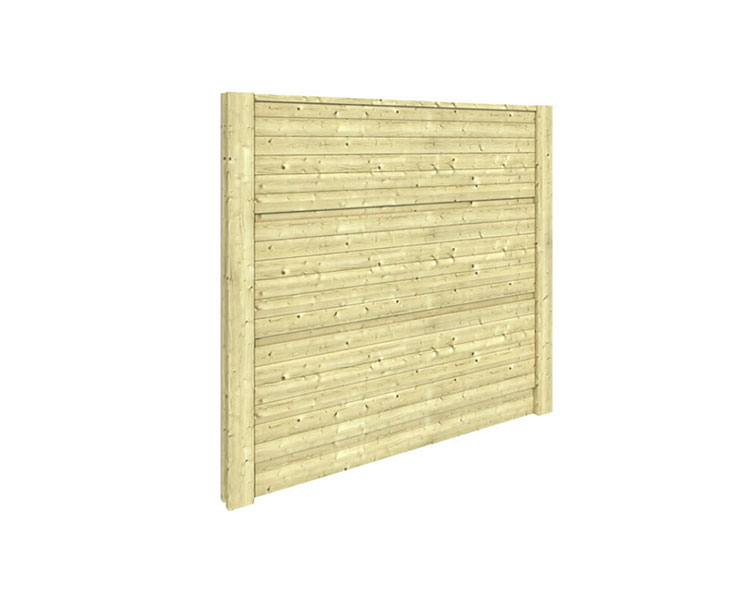

SILENZO® Reflect

SILENZO®-Lärmschutzwände bestehen aus einem Komplex von KDI Massivholz und einer 30 mm dicken hydrophoben Schallschutzschicht aus hochverdichteter Steinwolle.

Die SILENZO®-Paneele sind durch Verriegelung mit H-Pfosten mit einem Querschnitt von 120 x 116 mm schnell montiert. Metallversteifungen versteifen die Struktur für jede Höhe größer oder gleich 2,4 m.

SILENZO Reflect dämpft die Geräuschübertragung so weit wie möglich (Rw-Index = 30 dB).

Dieses Element ist besonders effektiv bei der Schallreflexionsdämmung.

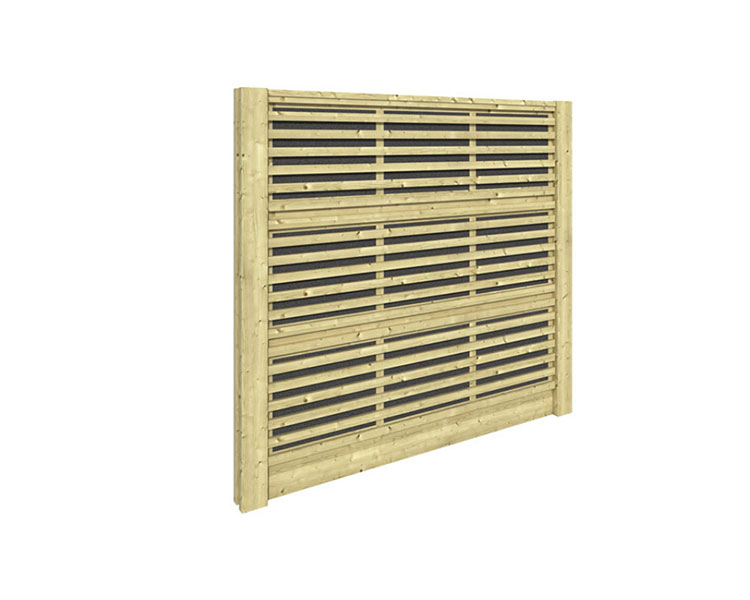

SILENZO Absorb

Ein Element zur Geräuschdämmung, das aus einer Massivholzfront und einer weiteren aus dünnen Lattung mit einem horizontalen Querschnitt von 15x42 mm besteht.

Die 30 mm dicke hydrophobe Mineralwolle ist auf einer Seite mit einer schwarzen Geotextilfolie beschichtet, um einen besseren Halt der Fasern zu ermöglichen, aber auch um eine zeitgemäße Ästhetik zu bringen.

Mit einem Absorptionskoeffizienten α= 0,65 ist SILENZO® Absorb in die Kategorie C - Hochleistung eingestuft.

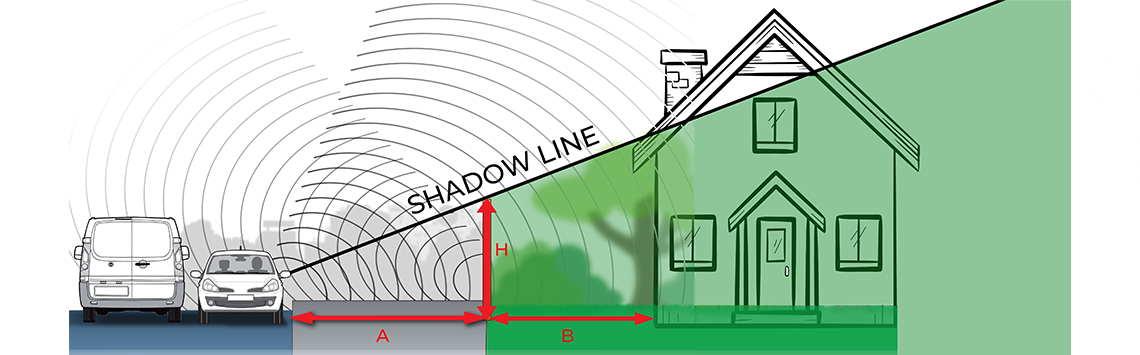

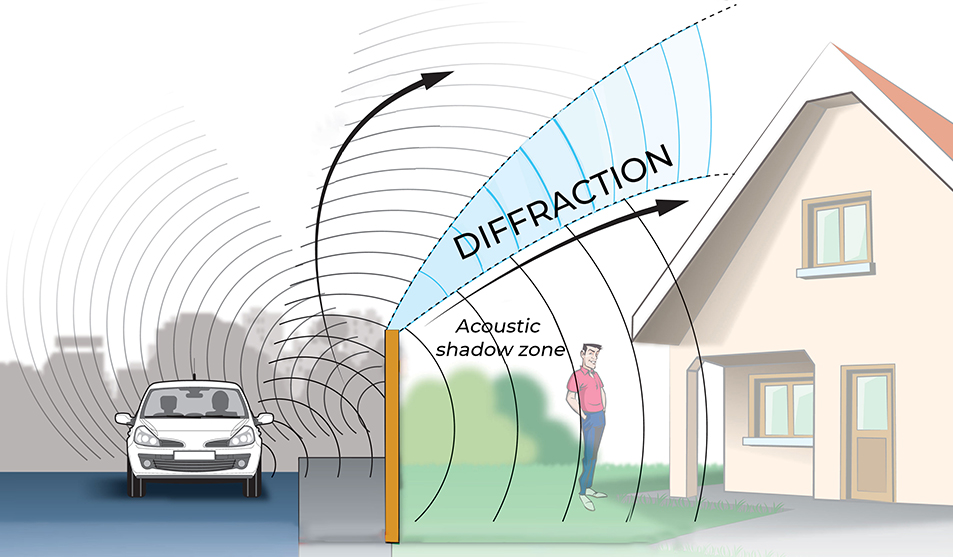

DIE SCHATTENLINIE ZEICHNEN

Auf einem maßstabsgetreuen Plan zeichnen Sie die "Schattenlinie", die einen virtuellen Punkt, der die Lärmquelle darstellt, mit dem zu schützenden Bereich verbindet.

Achten Sie darauf, dass dieser Bereich unterhalb der Schattenlinie liegt (in der Skizze unten grün). Die SILENZO-Wand ermöglicht die Schaffung eines lärmgeschützten Raumes hinter der Wand in einem Bereich, der durch den direkten Weg des Schalls oberhalb der Wand und unter Berücksichtigung einer gewissen Beugung begrenzt ist.

FÜR EINE EFFIZIENTE INSTALLATION MÜSSEN DIE FOLGENDEN MASSE EINGEHALTEN WERDEN

Abstand A: Von der Geräuschquelle zur Wand
Abstand B: Die Größe des zu schützenden Gartens (akustische Schattenzone hinter dem Schirm)
Abstand H: Wandhöhe

  Distanz zur Quelle (A)                           0-20 m                                    20-30 m                                      30-50 m                      + 50 m
 B : 0-20 m H : 180 cm  H : 220 cm H : 240-270 cm        H : 300 cm
 B : 20-30 m H : 220 cm H : 240-270 cm H : 300 cm H : 350 cm
 B : + de 30 m H : 240 cm H : 300 cm H : 350 cm H : 400 cm

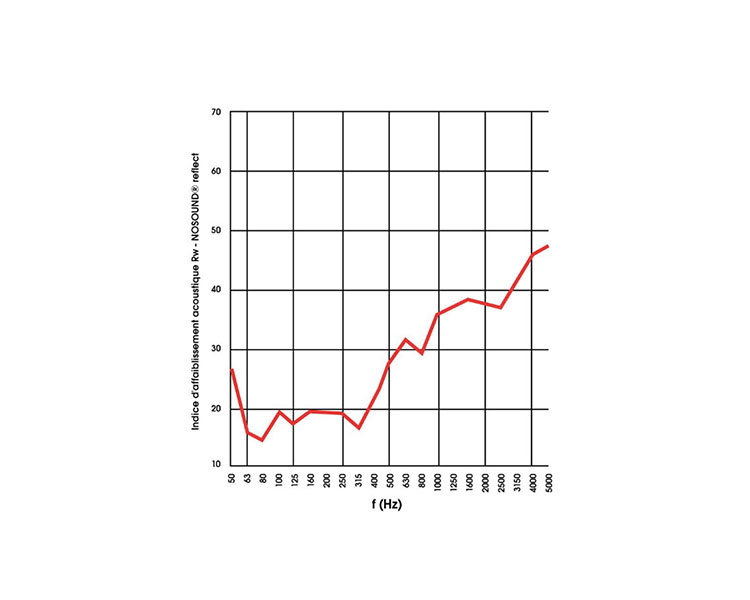

Akustische Tests SILENZO Reflect

SILENZO Reflect dämpft die Geräuschübertragung so weit wie möglich.

Rw (C;Ctr) =    30 (-1;-5) dB selon ISO 717-1

Laboratoire Eco Scan Test n°2014-EC-103-F686/41863-FR

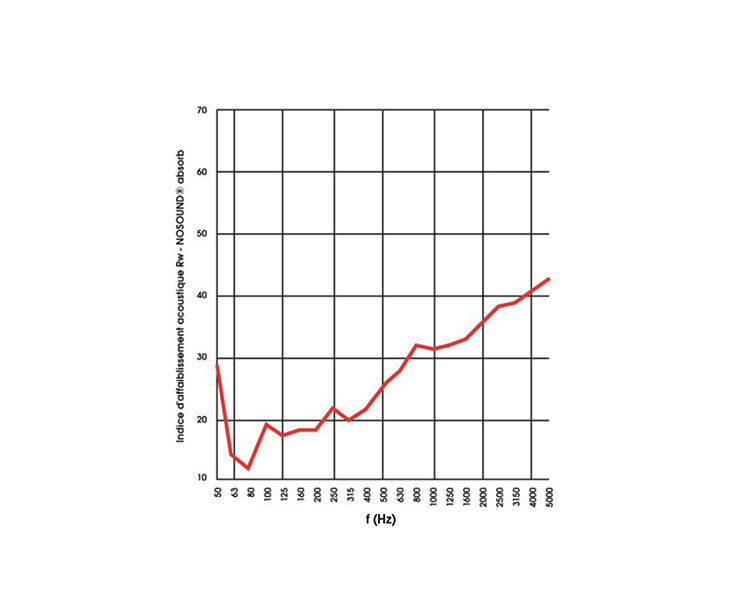

Akustische Tests SILENZO Absorb

Akustische Dämpfung Rw

Rw (C;Ctr) =    29 (-1;-3) dB selon ISO 717-1

Laboratoire Eco Scan Test n°A-2015-ZO-1676-G478/42226-FR

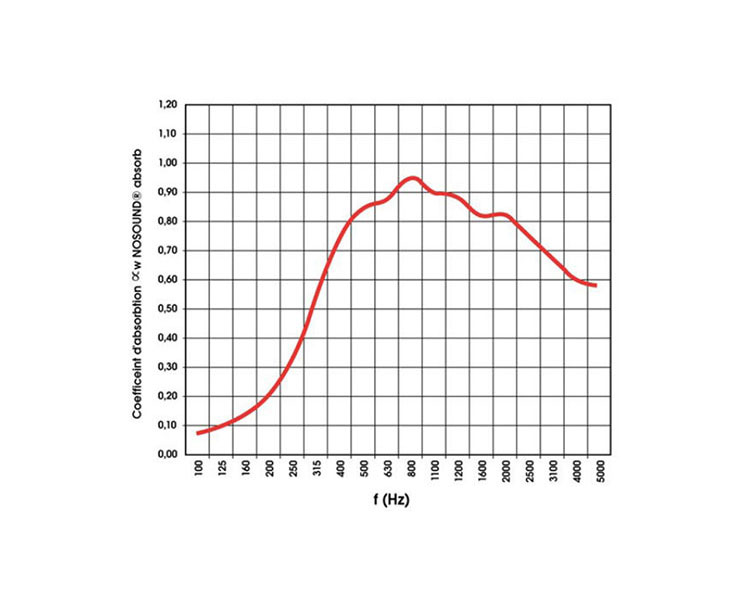

Silenzo Absorb-Koeffizient Alpha W

SILENZO® Absorb bietet eine hervorragende Absorptionsleistung.

w      0,65 - Classe C - Haute Performance selon ISO 354:2003 et ISO 11654 : 1997

Laboratoire Eco Scan Test n°A-2015-ZO-1676-1/42221-FR

Die Schallabsorption wird mit dem Schallabsorptionskoeffizienten Alpha (α) gemessen, der einen Wert zwischen 0 und 1,00 hat. Null steht für die Abwesenheit von Absorption (Totalreflexion), und 1,00 steht für totale Schallabsorption.

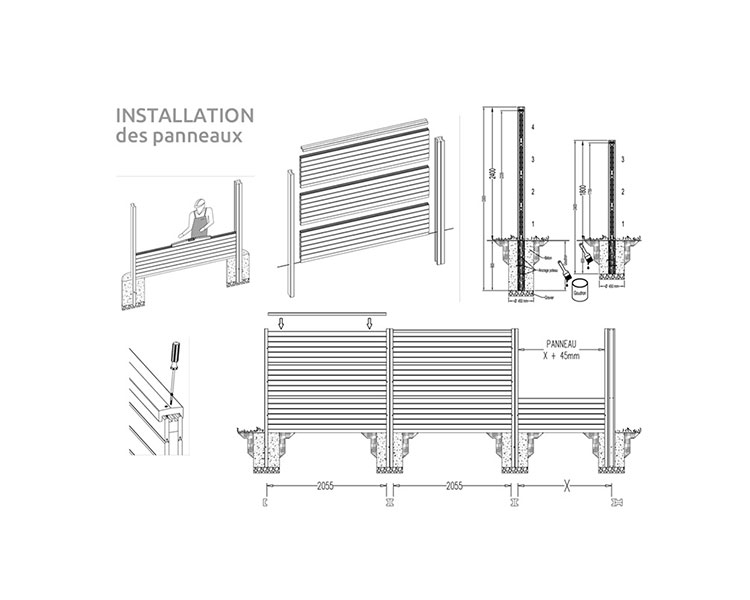

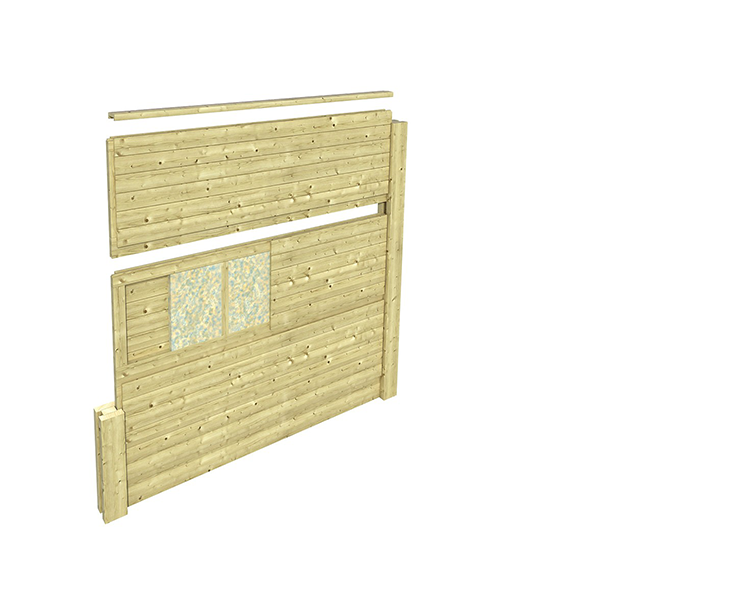

SILENZO Zaunanlage

SILENZO-Zäune werden durch einfaches Ineinanderstecken der Paneele mit dem doppelten Nut- und Federsystem montiert. Die Platten passen ebenfalls in die U-förmigen Pfosten und müssen mit Edelstahlschrauben befestigt werden.

Wir empfehlen, die Unterseite der Pfosten zur besseren Entwässerung und zum Schutz des behandelten Holzes mit Teerfarbe auf einem Sandbett zu bestreichen.

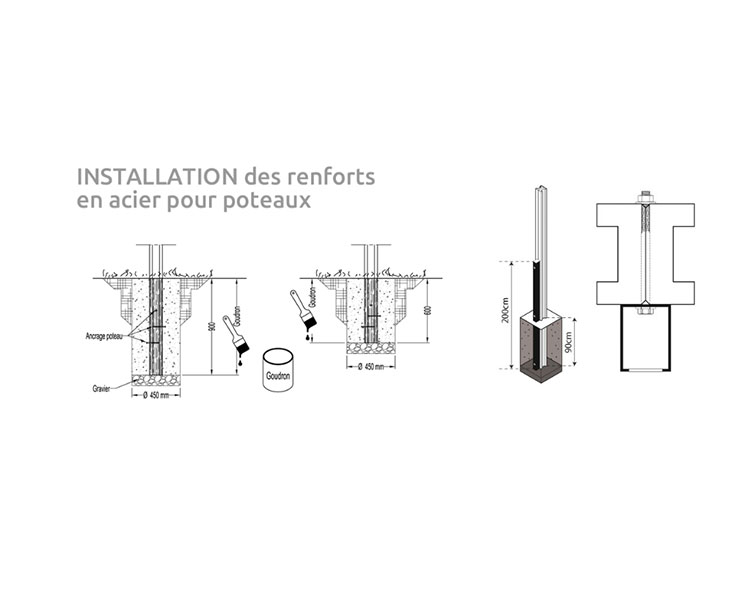

Verstärkung mit Metallpfosten

Bei 2,4 m und 3 m Zäunen ist es notwendig, die Holzpfosten mit optionalen verzinkten Stahlverstärkungen zu verstärken. Dadurch wird die Struktur steifer.



Komponenten

  • Reflect 60x210cm
    Gewicht: 25 kg; Dicke : 64 mm; Isolierung 30mm
  • Absorb 60x210
    Latte 15 x 25 mm; Gewicht: 25 kg; Dicke 64 mm; Isolierung 30mm

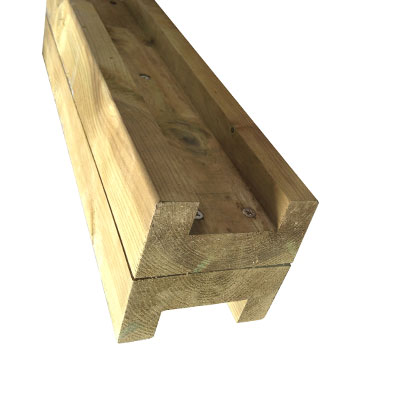

  • Pfosten SILENZO H-Form
    H-Pfosten: 116 x 120 x 2400 mm; H-Pfosten: 116 x 120 x 3300 mm; H-Pfosten: 116 x 120 x 3900 mm

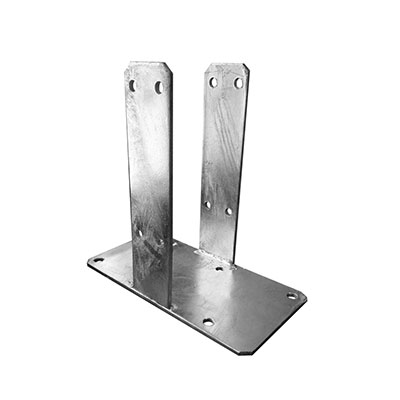

  • Pfostenankerplatte
    U-Anker 120 mm (für max. Höhe 120 cm)

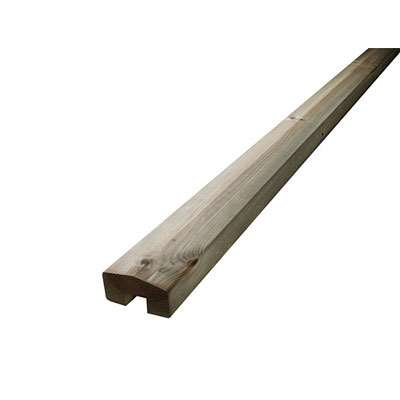

  • Abdeckung SILENZO®
    45 x 90 cm

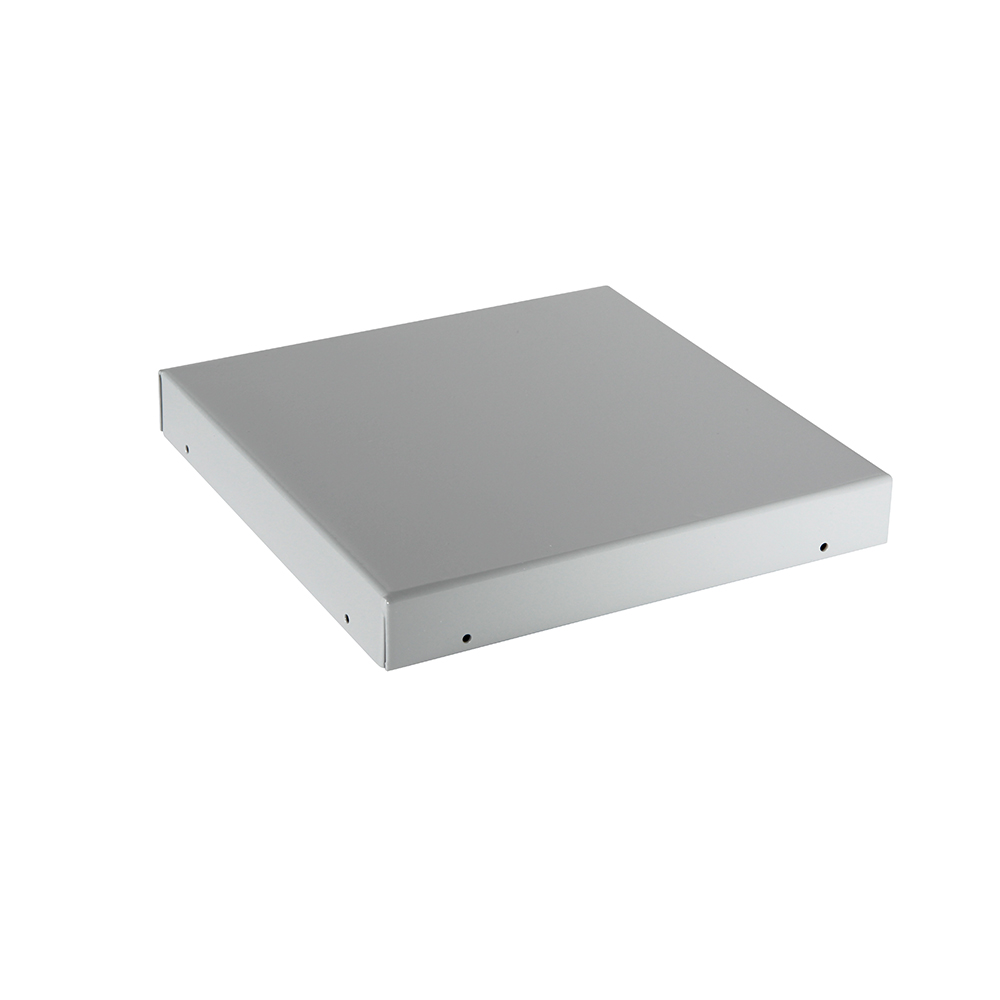

  • Abdeckplatte
    124 x 124 mm

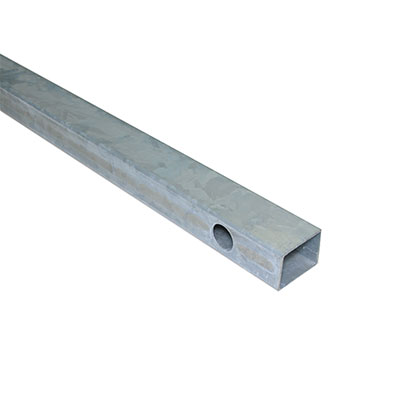

  • Verstärkung für einen Pfosten
    Galvaniserter Stahl 60 x 80 x 2000 mm

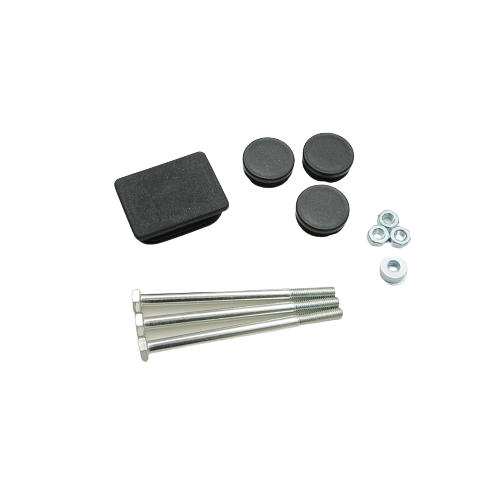

  • Zubehör für Metallverstärkung
