StructurAL® Alu-UK

Eine dauerhafte und widerstandsfähige Unterkonstruktion für Holzterrassen

25 Jahre Garantie
DTU konform
Sehr stabil
Alles, was Sie wissen müssen
  • Verrottungsfest - Witterungsbeständig
  • Schnelle und einfache Montage
  • Demontierbares modulares Konzept
  • Hervorragende mechanische Belastbarkeit
  • Keine Verformung - Perfekte Ebenheit
  • 25 Jahre Garantie - lange Lebensdauer

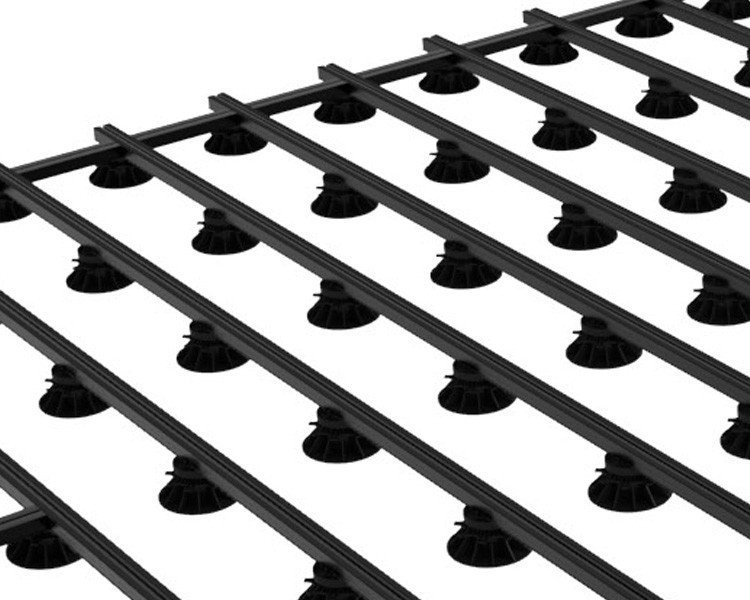

Ein modulares und nachhaltiges Konzept

StructurAL®-Aluminiumträger haben ein Konzept für die Montage von Aluminiumträgern untereinander. Diese Balken werden auf die verstellbaren NIVO-PVC-Trägern aufgeklipst. StructurAL-Balken können sowohl für die Verlegung von Holzdecks als auch von Keramikfliesen verwendet werden.

Diese aus Aluminium gefertigten Balken sind verrottungsfest und daher auf Dauer sehr widerstandsfähig. Diese Art der Konstruktion ist effizienter als Holzkonstruktionen: Sie entspricht den neuesten DTU-Standards und hat eine viel längere Lebensdauer.

Einbau von StructurAL-Balken

Eigenschaften des Trägers

Abmessungen
Querschnitt: 40x60mm
Länge: 4m
Dicke: 2mm
Material
Aluminium pulverbeschichtet schwarz matt
Legierung 6063 T5
Zugehörige Komponenten
Aluminium-Halterung 35x35x35mm
Balkenanschlussmuffe 35x175mm
Verzinkte, selbstbohrende Sechskantschrauben 4,8x19 mm
Cobra Tee Al + Universal-Clip
Start / Ende des Clips
EPDM-Klebeband
Installation
Clip-on/off-System dank NIVO-Adapter
Reichweite von 80 cm zwischen 2 Trägern

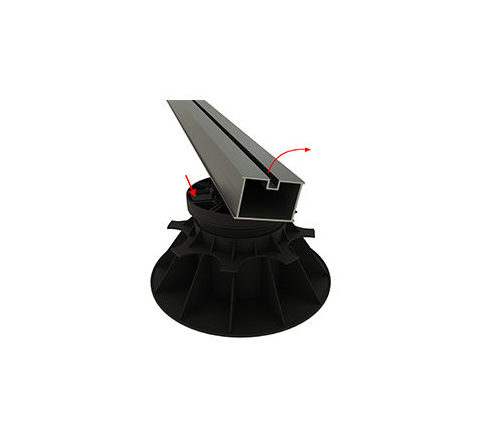

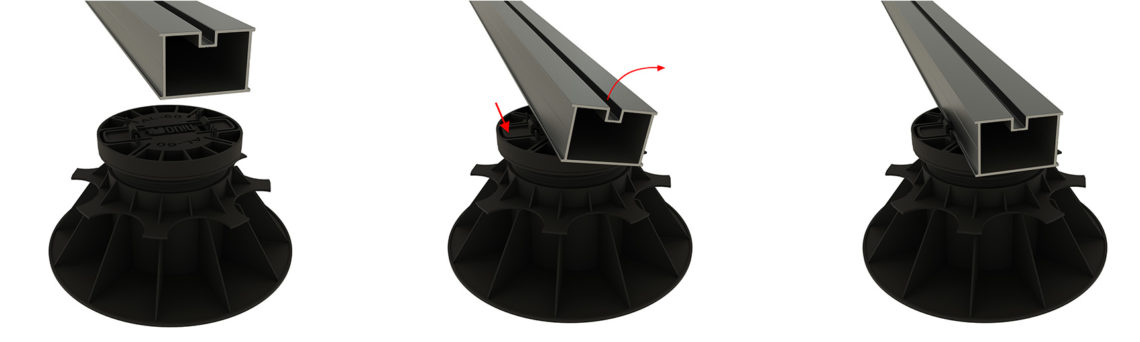

Montage und Demontage des StructurAL®-Balkens

Die Montage der Balken auf Trägern ist sehr einfach: Sie werden auf den Überstand geklippt und können mit einem einfachen Druck entklippt werden!

Langlebigkeit, die nicht zu übertreffen ist

Eine Konstruktion mit StructurAL-Balken bietet die Garantie einer fäulnissicheren Basis, unempfindlich gegen äußere Einflüsse und mit einer unvergleichlichen Lebensdauer. Diese Balken sind für alle Umgebungen geeignet: feuchte Umgebungen, salzhaltige Umgebungen.... Eine Verdrehung der Balken ist nicht möglich.

Da die Konstruktion die Basis einer Terrasse ist, ist es wichtig, dass sie so stabil und widerstandsfähig wie möglich ist. Aluminium ist das zuverlässigste Material für eine Terrassenkonstruktion.



Schnelle und einfache Installation

Die Structur'AL-Balken haben ein spezielles Profil, das es ermöglicht, sie einfach auf einen Überhang zu klipsen, der auf NIVO-Bolzen platziert ist. Dieses innovative Konzept ermöglicht eine einfache Montage und Demontage der Struktur dank des Montagezubehörs.

Fixierung mit Universalclip

Dank der zwei Seiten des umkehrbaren Trägers sind 2 Arten von Posen möglich:

Eine traditionelle Verlegung auf der glatten Seite, mit Cobra RazorSpin selbstbohrenden Schrauben.
Installation mit Cobra Tee AL-Clips für einen unsichtbaren Abschluss. Diese Clips wurden speziell für diesen Balken entwickelt.

Komponenten des StructurAL®-Konzepts

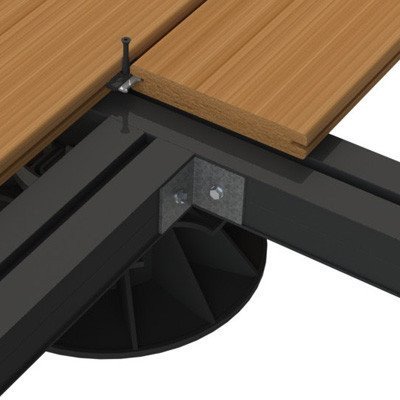

  • Winkelverbinder
    • • Befestigung von Abstandshaltern
    • • Dimension 35x35x35mm
    • • Selbstschneidende Schrauben im Lieferumfang

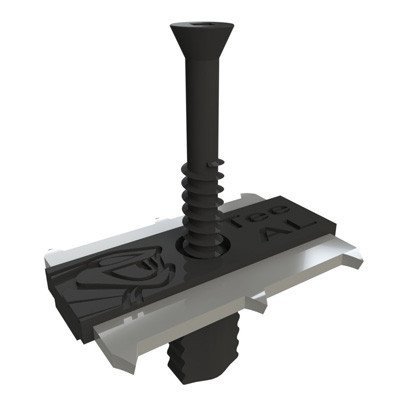

  • Cobra Tee AL
    • • Für WPC und Bambus
    • • Universal-Bi-Material-Clip
    • • Integrierte Schraube
    • • Wird in einem Beutel mit 90 Clips + Schrauben geliefert.

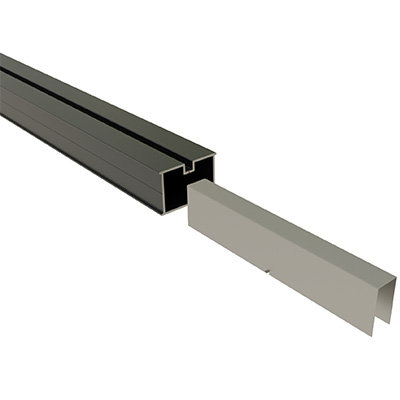

  • Balkenanschlussmuffe
    • • Für Balkenanschluss
    • • Dimension: 35x175mm
    • • Selbstschneidende Schrauben im Lieferumfang

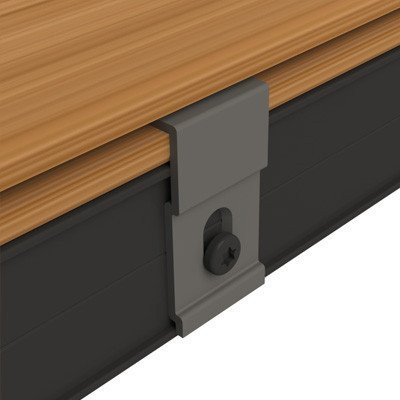

  • Start/End-Clip
    • • Clip mattschwarz pulverbeschichtet
    • • Passt sich an die Dicke der Terrassendiele an
    • • Dimensions : 35x175mm
    • • Selbstschneidende Schrauben im Lieferumfang

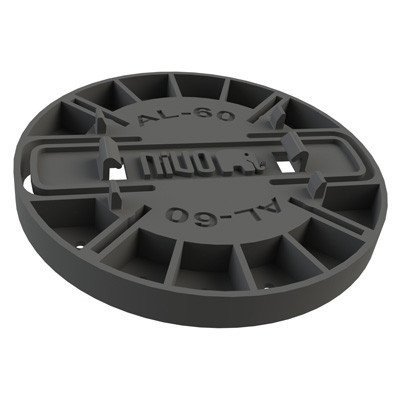

  • Konnektor
    • • Verbindungsstück zwischen Bodenträger und Aluminium-UK
    • • Ermöglicht das Auf- und Abclipsen des Trägers
    • • Einfache Demontage

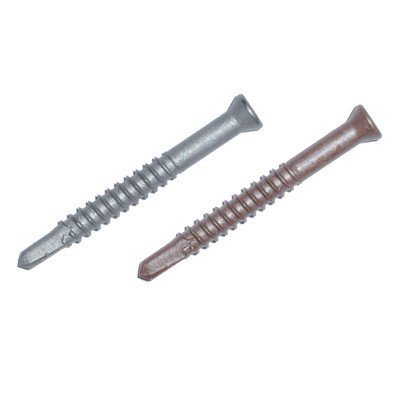

  • Schraube aus rostfreiem Stahl für Aluminium-UK
    • • Braun oder grau pulverbeschichtete Schrauben
    • • Passt sich der Farbe der Terrassendiele an
    • • Dimension 4x35mm
    • • TORX T5-Kopf

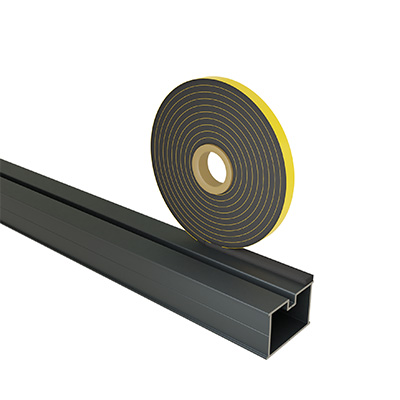

  • Selbstklebende EPDM-Rolle 20m
    • • 10 x 5 mm - Länge 20 m
    • • Vibrations- und Geräuschdämpfung
    • • Shore A : 15

Technical documents

  • 20DE-StructurAL-Schema.pdf
  • 21DE-StructurAL-Komponenten.pdf
