Schraubfundament

Verankern Sie Ihre Terrasse ohne Beton

Wenige Minuten pro Schraube
Große Stabilität
Sinkfest
DTU 51-4-konform
Alles, was Sie wissen müssen
  • Stabile Verankerung auch in weichem Boden
  • Inklusive L-Profil zur Befestigung der Balken
  • Schnell zu installieren - 5 Minuten
  • Manuelle Installation mit einem Hebelarm oder maschinell
  • Betonfrei - keine Trocknungszeiten
  • Optionales 90x90 mm Flachprofil (für senkrechte Pfosten)

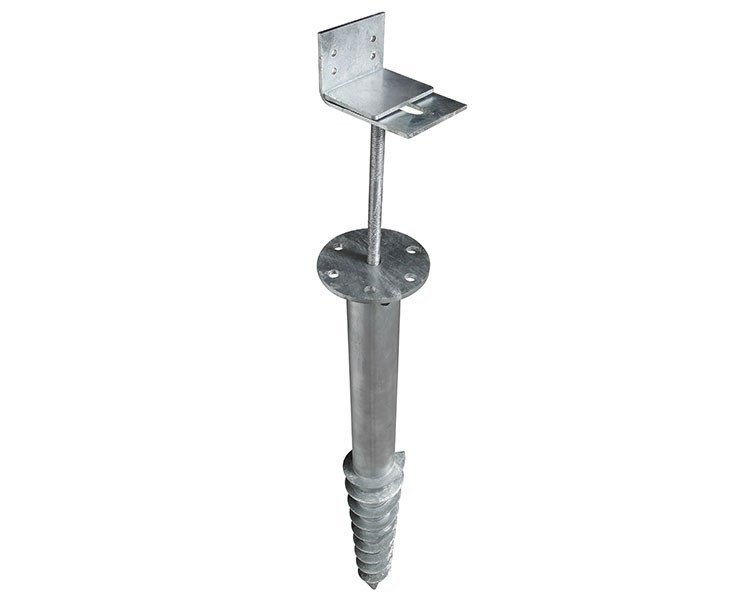

Vorstellung der NIVO®-Fundamentschraube

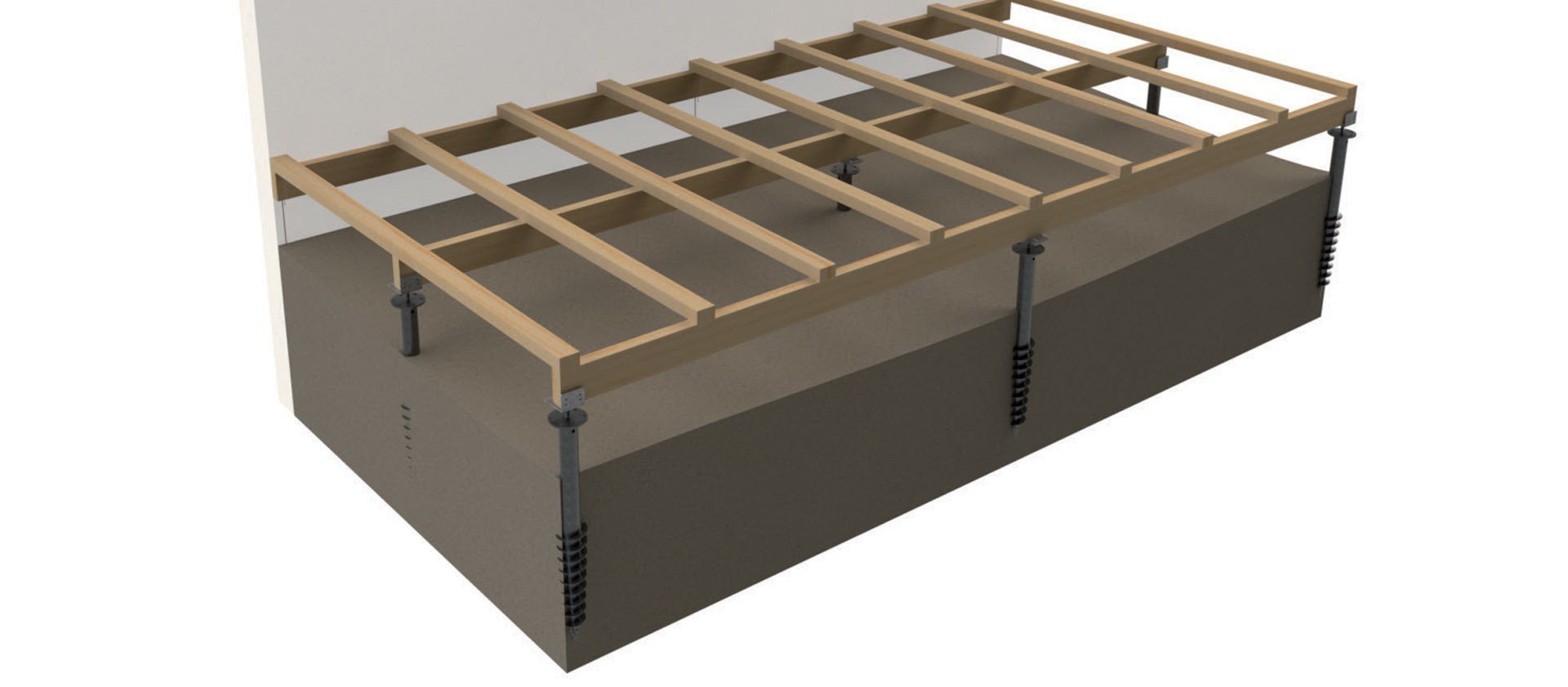

Die NIVO® -Fundamentschraube ist mit einer "Harpunenspitze" ausgestattet, so dass sie in lockeren Boden eingeschlagen werden kann. Diese Schrauben schaffen eine sehr stabile Struktur für die Montage von Querbalken und Unterzügen (z.B. 45 x 145 mm Balken und 45x90 mm Balken).

Die NIVO® Fundamentschrauben haben eine L-förmige Auflage, der in der Breite um einige Zentimeter verstellbar ist.

Die durchschnittliche Anzahl der Fundamente pro m² beträgt 1,5 (nur Richtwert).

Merkmale

Zertifizierter Standard
NF P 94-150-1
Höhenverstellbar
25 cm bis 55 cm über dem Boden
Martial
Feuerverzinkter Stahl nach der europäischen Norm NF EN ISO 1461 :2009

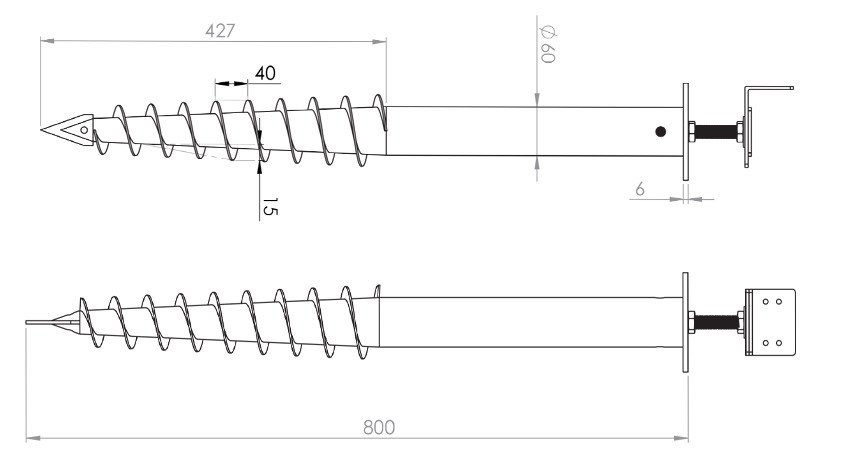

Abmessungen der Schraube
Schraube: 800 mm (L) x 60 mm (D) x 3 mm
L-Winkel: 800/1200 mm (L) x 60 mm (T) x 3 mm
Durchmesser der Gewindest
16 mm
Gewicht der Schraube
5,50 kg

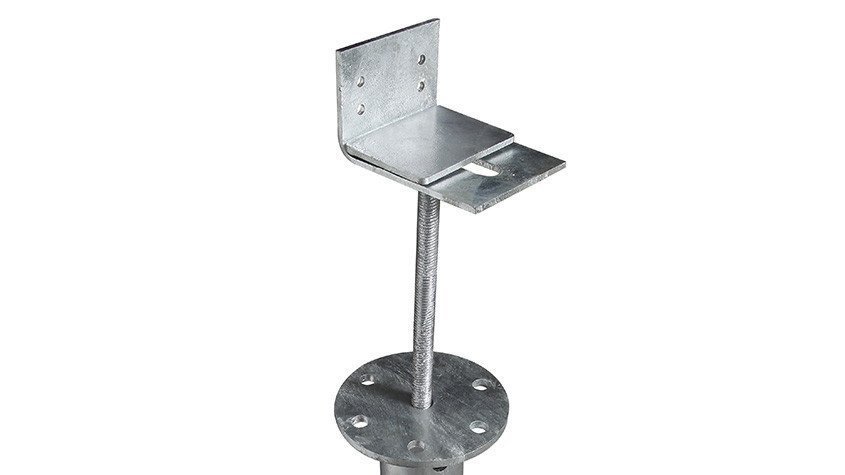

Details der L-förmigen Auflage

Die NIVO® -Fundamentschraube wird mit einer verstellbaren "L"-förmigen Auflage an einer 25 cm langen (16 mm Durchmesser) Gewindestange geliefert.

Durch die Verstellung der Halterung können verschiedene Arten von Balken aufgenommen werden.

Schnelle und einfache Installation

NIVO-Fundamentschrauben vermeiden das Warten auf das Trocknen des Betons, das immer mit dessen umweltbelastender und mühsamer Handhabung einhergeht. So sparen Sie wertvolle Zeit, bevor Sie mit der Verlegung Ihrer Terrassendielen beginnen können.

Sobald die Fundamentschrauben installiert sind, können Sie ohne Wartezeit mit der Verlegung Ihrer Terrasse beginnen.

Der Preis eines Fundamentes mit NIVO-Fundamentschrauben ist in der Anschaffung höher, aber dieser Preis wird sehr schnell durch die Schnelligkeit der Montage und die geringe Belastung des Bodens kompensiert. Die Installation ist wesentlich schneller und damit wirtschaftlicher.

Widerstandstests

Ein von Cofrac akkreditiertes Labor führte eine Reihe von Tests durch, um die Druckfestigkeit von NIVO-Fundamentschrauben in einem Boden zu bestimmen, der aus einem Gemisch aus Mutterboden und Schieferplattenaufschüttung besteht, und zwar je nach Eingrabtiefe: 75 cm und 65 cm.

Die NIVO® Fundamentschraube wurde nach der französischen Norm NF P 94-150-1 in loser Tonschüttung Typ A1 geprüft.

In Anbetracht der Vielfalt der Böden wurden die Versuche auf einer "mittel bis gering verdichteten Hinterfüllung" (gemessen durch Penetrometersondierung - Qd-Index = 2,7MPa) durchgeführt, um die NIVO® Fundamentschrauben unter relativ ungünstigen Bedingungen testen zu können und ein möglichst breites Anwendungsspektrum zu bieten.

Einbau der NIVO®-Schraube

In diesem Video ein Beispiel für den Einsatz von NIVO® Fundamentschrauben bei der Realisierung einer 45cm hohen erhöhten Terrasse auf einer Aufschüttung.

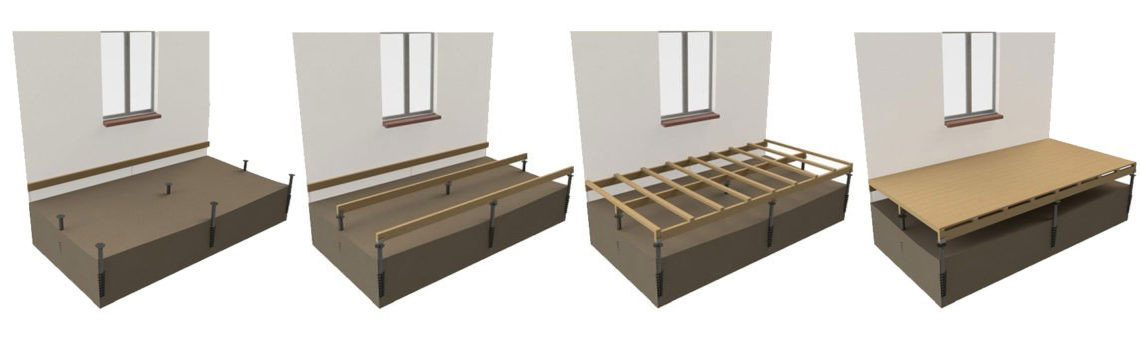

Schritte zur Montage der NIVO® -Fundamentschraube

.

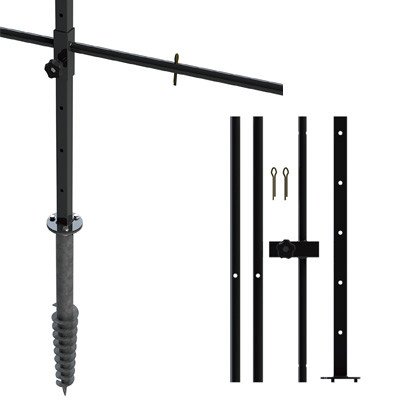

Handwerkzeug

Verwenden Sie zum manuellen Verschrauben von NIVO-Fundamentschrauben die verstellbare Schraubleiste. Sie besteht aus einer vorgebohrten Matte, die es Ihnen ermöglicht, die Höhe der Klemmleiste beim Einschrauben zu verstellen (160 cm Spannweite, 3 mm dick). 3 Schrauben + Muttern werden verwendet, um das Werkzeug an der Schraube zu befestigen (erfordert die Anwesenheit von 2 Personen).

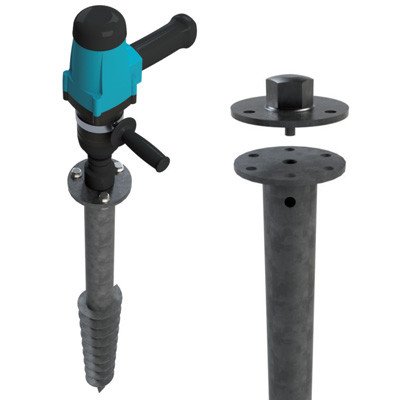

Adapter für eine Verschraubungsmaschine

Zur Erleichterung der Installation haben wir einen Steckadapter mit 41 mm Durchmesser entwickelt, der die Verwendung einer Schraubmaschine (Mindestleistung 700 Watt) ermöglicht. 3 Schrauben + Muttern ermöglichen es, den Adapter auf der Schraube zu befestigen, die Verschraubung ist dann durch 1 Person realisierbar (rechnen Sie 5 min Zeit der Verschraubung durch Schraube).

Technical documents

  • 24DE-Schraubfundament.pdf
  • 25DE-Schraubwerkzeug.pdf
