B-Fix Befestigungsclip
Ein unsichtbarer Clip für passendes Hartholz
- Saubere Verarbeitung, unsichtbare Clips
- Schnelle und einfache Montage: 40 % Zeitersparnis
- Rücksicht auf die Ausdehnung des Holzes
- Schrauben aus verstärktem rostfreiem Stahl
- Möglichkeit der Einzeldielen Demontage
- Patentiertes Befestigungssystem

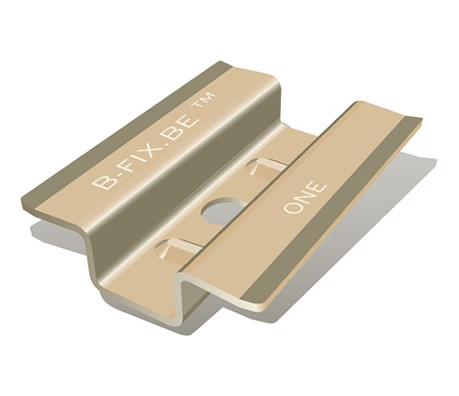

Das Konzept des B-Fix-Clips
Der B-Fix-Clip ist ein Befestigungselement aus rostfreiem Stahl 301, das eine effektive Unterstützung bietet und eine große Stabilität für Ihre Terrassendielen gegen die Balken garantiert.
Einfache und zeitsparende Installation
Dank dieses innovativen Systems ist die Verlegung Ihrer Terrassendielen einfacher und schneller. Dieses Befestigungssystem reduziert die Installationszeit um 40 %. Zur Befestigung des B-Fix-Clips wird nur eine Schraube benötigt (beiliegend für Holz-UK).
Montage der B-Fix-Clips
Merkmale
Schrauben: Rostfreier Stahl A2 + Beschichtung
Schraube: 5 x 35 mm (Breite x Höhe)
100 Schrauben f. Holz-UK
1 Torx-Bit
1 Montagezeichnung
Befestigen der Dielen mit dem B-Fix-Clip

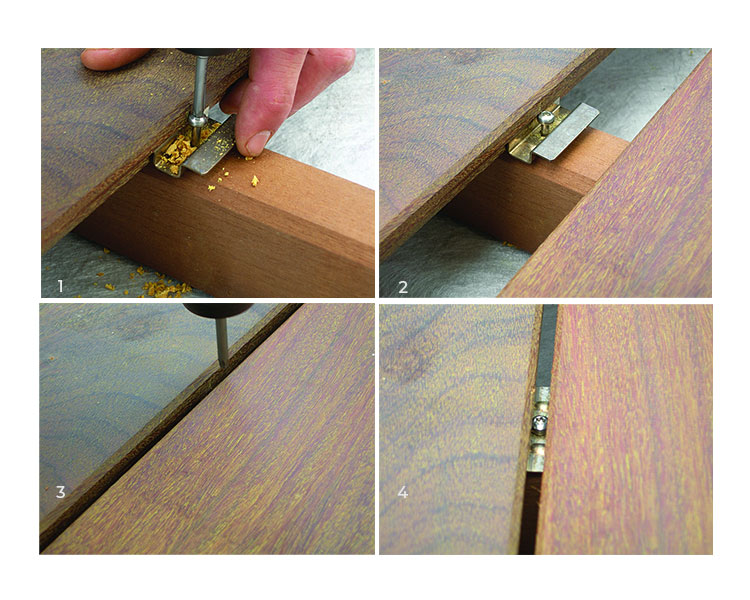

Dieses Befestigungssystem ist kompatibel mit Ipé-, Garapa- und Afrikulu/Mukulungu-Dielen. Führen Sie diese 4 Schritte aus, um Ihre Terrasse mit B-Fix-Clips zu verlegen:
Schritt 1:
Richten Sie die erste Terrassendiele am Ende der UK aus und befestigen Sie sie dann. Schieben Sie den Clip über den Balken, um einen Flügel in die Nut der Diele einzusetzen.
Schritt 2:
Schrauben Sie anschließend die Schraube bis zur halben Höhe der Nut in das Loch im Clip. Schrauben Sie ihn nicht ganz ein, um das nächste in den zweiten Flügel des Clips schieben zu können.
Schritt 3:
Schieben Sie eine zweite Diele in das Maximum und stecken Sie sie in den zweiten Flügel des Clips. Stellen Sie sicher, dass die Dielen richtig ausgerichtet sind.
Schritt 4:
Ziehen Sie die Schraube des Clips bis zum Maximum an.

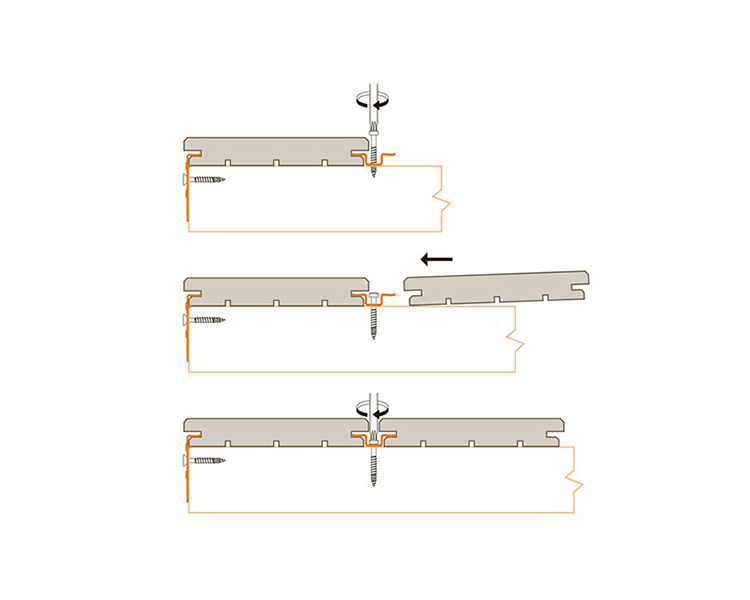

Start und Ende der Verlegung
Für den Anfang und das Ende der Terrassenverlegung sind passende Start-/Endclips vorhanden.
Der Balken muss genau unter der Nut ausgerichtet sein, damit der Start-/Ziel-Clip richtig funktioniert.

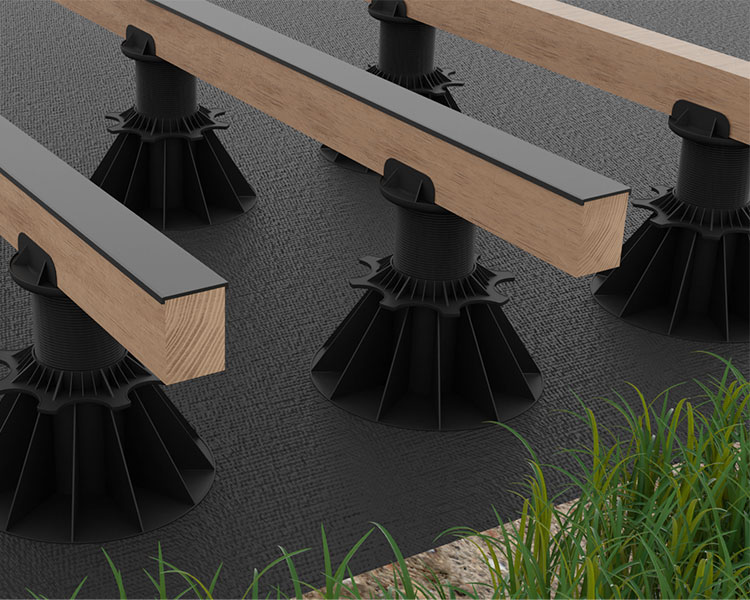

Einbau der Unterkonstruktion
Lassen Sie einen maximalen Abstand von 40 cm zwischen den Balken zu (von Mitte zu Mitte).
Die Balken müssen mit einem Gefälle von 2 % in Dielenlängsrichtung verlegt werden, damit das Regenwasser ablaufen kann. Diese 2%iges Gefälle muss unbedingt eingehalten werden!
Außerdem muss es möglich sein, dass Wasser unter der Konstruktion abfließen kann. Die Balken müssen auf Gummidistanzhaltern oder Bodenträgern gelagert werden.
Schützen Sie Ihre Balken und erhöhen Sie deren Lebensdauer: Verwenden Sie das Bitudeck Abdeckband, um die Balken abzudecken und das Eindringen von Wasser an den Befestigungspunkten zu verhindern.
Für die Montage auf Aluminiumträgern sind spezielle Schrauben erforderlich.
